日前，華潤矽威科技（上海）有限公司推出兩款LED驅動產品，分別是新一代LED日光燈驅動芯片PT4207，以及初級側控制LED驅動器PT4203/4。

LED日光燈驅動芯片PT4207特性

         1、新一代LED日光燈驅動芯片PT4207采用SOP8封裝，是一款高壓降壓式LED驅動控制芯片，能適應從18V到450V 的輸入電壓范圍，可支持上百個LED的串并聯驅動應用，適合AC/DC LED日光燈、RGB背光LED驅動、LED環境裝飾燈等各種應用。

        2、通過采用革新的架構，PT4207可實現85VAC~265VAC全電壓范圍的LED照明產品，占空比最高可達100％，以保證系統的高效能。內置輸入電壓補償功能極大改善了PT4207在不同輸入電壓下的LED電流穩定性。

        3、PT4207內置一個350mA開關，并配備外部MOS開關驅動端口。對于350mA以下的應用無需外部MOS開關，對于高于350mA的應用可采用外部MOS管擴展電流。LED電流可通過外部電阻設定。通過多功能調光DIM管腳，可使用電阻或DC電壓線性調節LED電流，也可使用數字脈沖信號進行PWM調光。

       4、 PT4207具有多種保護功能，包括負載短路保護，開路保護，過溫度保護等。

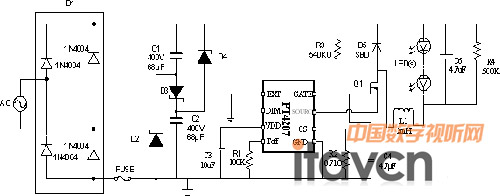

PT4207的典型應用線路圖

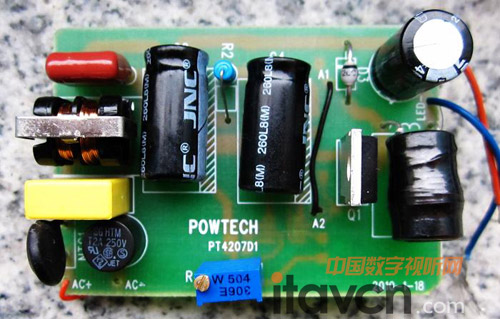

PT4207的應用演示板

初級側控制LED驅動器PT4203/4

       這兩顆產品都是針對小功率照明應用而優化設計的LED驅動器，基于反激式電路架構設計，可在通用AC輸入電壓范圍內驅動多顆 LED負載，是LED照明驅動的理想產品。

        PT4203/4受益于采用變壓器初級側感應恒流控制技術，無需外圍反饋環路，系統方案簡潔可靠。優化設計的電流補償功能保證在85VAC~265VAC輸入電壓范圍負載電流保持恒定，電感補償功能保證LED負載電流不隨變壓器繞組電感變化。

        PT4203/4 集成的多種保護功能可處理各種系統故障，包括：逐周期過流保護，負載短路，負載開路，反饋通路開路及內部過溫關斷。其中PT4203采用SOT23-5封裝，功率管外置，適合1～10W LED照明產品；PT4204采用SOP8封裝，內置600V高壓功率管，適合1～5W LED照明產品。

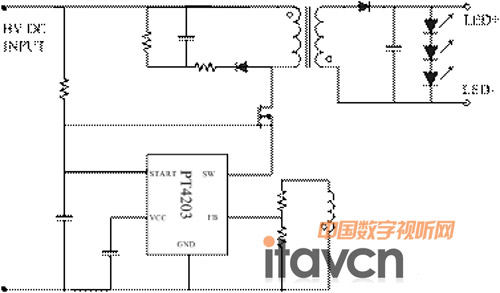

典型應用線路圖
