【中國數字視聽網訊】大屏幕拼接系統以其大面積、高亮度、高清晰度等顯示特點已被廣泛應用于公安、交通、電力、通信、能源、政府等的監控中心、調度中心、指揮中心、展覽展示等場所，而在大信息量顯示背后真正的幕后英雄是多屏拼接控制器，其作為大屏幕拼接顯示系統信號處理的核心，在很大程度上決定了整個系統的顯示效果，顯示質量，操作的靈活性以及可靠性。隨著大屏幕系行業應用的不斷深入，用戶需求的不斷擴大，系統對多屏拼接控制器的要求也越來越高。在此，筆者特別推薦一款高性能的多屏拼接控制器，希望大家對該系統有更全面的了解。

GQY  IPW-H系列純硬件多屏拼接控制器

IPW-H系列多屏拼接控制器是GQY公司針對7×24小時連續工作環境開發的一款功能強大、穩定可靠的多屏拼接處理設備，該控制器集超帶寬數字化信號、分布式信號、多源數據流交換、多總線并行處理、高分辨率硬件加速、高速底板交換等高端圖像處理于一身，具有強大的圖像處理能力。

GQY IPW-H硬件拼接控制器采用FPGA硬件圖像并行處理技術，LVDS高速數字信號交換體系，能夠接受RGB、YPbPr、CVBS、DVI、網絡、流媒體等多種格式的信號輸入，依靠超寬帶數據容量技術，可在大屏任意位置，放置一定數量、大小的顯示窗口。同時模塊化、信號輸入分離等設計，使得組合規模更靈活，維護保養更快捷。

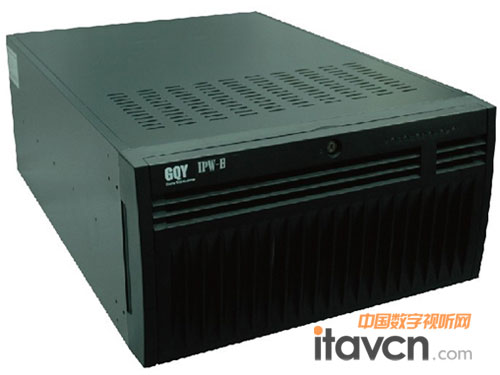

GQY純硬件多屏拼接控制器

IPW-H系列多屏拼接控制器主要特點：

超高總線帶寬

IPW-H拼接控制器采用FPGA硬件圖像并行處理技術，LVDS高速數字信號交換體系，相較總線式拼接控制器，在信號的處理能力方面獲得了巨大的提升。

基于神經元網絡的核心運算構架

IPW-H拼接控制器整體信息處理系統層次化的集成了多個FPGA芯片，每個芯片內部生成非常多的獨立運算模塊，各模塊、各層次通過網絡化數據通路，有效地聯結在一起，進行超大規模并行運算和信息回饋，形成強大的信息處理能力。

超寬帶數據容量

為了增強設備整體性能，更加有效的利用FPGA并行運算核心，IPW-H拼接控制器進一步提高內部通信鏈路的信息傳輸速度，實現了單鏈路超寬帶數據通信，其單鏈路通訊速度高達8.5Gbps。最大帶寬達到4096G/S。

全模塊化結構設計

IPW-H拼接控制器全面采用模塊化設計，除了基本框架外，輸入輸出模塊、電源模塊、控制模塊全部以插件為基礎，實現結構化接插組裝。模塊化設計，使得機器規模組合更靈活，組裝更方便，便于維護保養。

全類型信號采集及處理

IPW-H拼接控制器可根據需求進行配置。支持 Microsoft Windows、UNIX網絡系統的連接，DVI/RGB輸入，具備高清/標清視頻處理能力，同時流媒體視頻模塊支持國內各種封裝的H.264/MPEG2/MPEG4視頻編碼標準，模塊數不受限制，實現大屏任意位置放置任意格式、數量、大小的顯示窗口。

綜上所述，GQY IPW-H系列是一款安全、穩定、可靠的多屏拼接控制器，真正滿足目前大屏幕拼接系統超大化、高清化、網絡化的趨勢，是公安、交通、石油、石化等行業監控室、指揮調度中心等大屏幕拼接顯示應用最佳選擇之一。
