【數字視聽網訊】上期與大家分享了七大標準判別分布式系統的優劣(上)，本期我們繼續從需求出發，以技術為核心，判別分布式系統的優劣。

四看大屏同步性

指揮調度離不開可視化，尤其對于指揮中心而言，高清圖像呈現、實時同步傳輸尤為關鍵。部分分布式產品由于每個節點畫面?zhèn)鬏斨疗唇哟笃恋臅r間不同，會直接導致大屏幕顯示不同步及圖像抖動、撕裂的現象出現，非常影響用戶的觀看體驗。

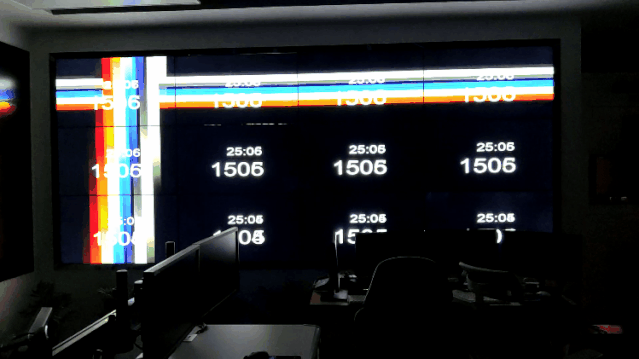

大屏畫面同步性差

分布式系統的同步性優劣可通過專業的測試視頻及方法進行測試。

方法一：專業視頻播放

通過專業視頻可以快速的判斷大屏同步性。

同步性測試鏈路

測試方法：多塊拼接屏播放同一個視頻(推薦專業測試視頻)，對比畫面中顯示的動態線條、秒表與幀號的差異。

測試方法說明：將播放測試視頻的信號源，顯示在大屏的不同屏幕上。通過相機進行拍照或者慢動作攝影，對比不同屏幕上顯示的秒表數值、與畫面幀率序號是否為同一幀、同一毫秒。如果出現幀序號不同，則大屏不同步。根據對應的秒表時差，可以明確不同步的嚴重程度。

拼接同步性好(動態彩條連續、在屏幕鏈接處沒有撕裂現象、屏幕相同位置秒表、幀率序號相同)

拼接同步性差(動態彩條左右或者上下出現不同程度的錯位、屏幕相同位置秒表、幀率序號不相同)

拼接同步性差(幀率序號不同特寫)

方法二：快速動態圖像播放

在不具備條件的情況下，也可以通過播放快速運動的動作視頻、人物視頻等進行肉眼觀察。

分布式系統應采用專業的同步顯示技術，在畫面細節豐富、切換迅速的情況下，依然可以保證卓越的同步性與圖像顯示質量，保證視頻每一幀輸出均可以完全同步。

五看坐席延時性

視頻信號由信號源傳輸至坐席顯示的過程中不可避免的會出現顯示延遲的現象，延遲時間從幾十毫秒到幾百毫秒甚至更長，然而鍵盤鼠標等控制信號的傳輸延時遠小于視頻信號的傳輸延時，使得坐席控制中出現屏幕顯示畫面慢于實際鼠標數據傳輸?shù)默F(xiàn)象，尤其是當鼠標鍵盤配合視頻畫面對信號源進行控制、操作時由于圖像的變化跟不上人的動作以及大腦的反應，會出現鼠標無法控制、點擊不精確等現象，極大的影響用戶的操作體驗。

無延時

延時明顯

方法一：專業延時測試視頻

通過專業的演示測試視頻可以快速精確的判斷分布式系統的延時。

延時測試鏈路

延時測試視頻

測試方法說明：使用相機水平拍攝“原始圖像”與“KVM坐席圖像”，對比原始圖像與分布式傳輸圖像的“時間差”即可得到分布式傳輸?shù)木唧w數值。由于不同相機的快門曝光時間與網絡固有差異，可以采用多張圖片取平均值的方式確定延時。

如上圖，原始畫面為視頻的“第49幀”，解碼畫面為視頻的“第48幀”。原始畫面為視頻的“第816毫秒”，解碼畫面約為視頻的“第800毫秒”。通過簡單的差值計算可以算出：此款網絡分布式設備的端對端延時約為“1幀，16ms”，在視頻延時方面性能非常優異。

方法二：實際操作體驗

在沒有條件的情況下，可以通過鼠標實操，來體驗延時差異。具體方法包括：

連續晃動鼠標，查看鼠標靈敏度;

快速移動鼠標點擊某處，查看是否可以精確點擊到目標位置;

通過鍵盤鍵入文本內容，查看字符顯示速度。分布式系統應在保障高品質圖像傳輸質量的前提下，大幅度降低音視頻編解碼傳輸所產生的視頻延時，保證原始信號畫面實時傳輸、音視頻實時同步傳輸以及坐席鼠標操作流暢。

六看集中管控

隨著科學技術的不斷發展，指揮中心、控制中心、監控中心、數據中心、會議室等場景的信息化系統愈加復雜，是否可以將多個獨立系統進行統一管控也是衡量分布式系統優劣的一大標準。好的分布式系統應該將多個獨立的系統進行統一接入和管控，并通過觸控終端設備實現統一的指揮調度，為客戶帶來自由方便、快捷準確、靈活可視的操作體驗。

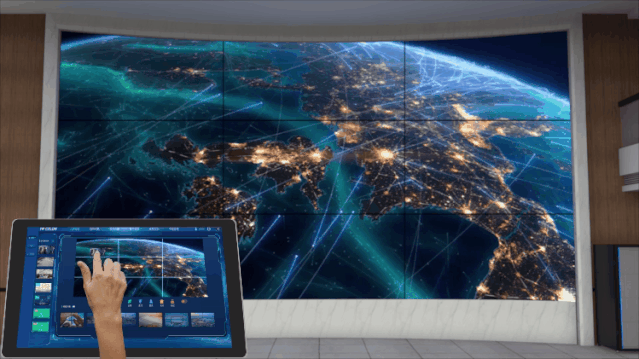

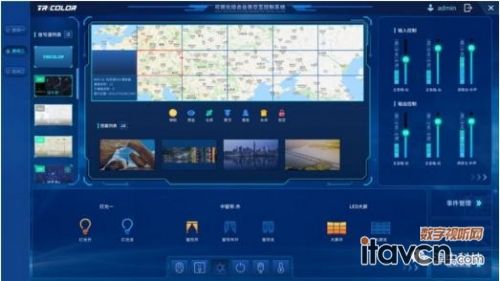

可視化交互控制系統

要點一：視頻可視化操作

視頻控制可視化是集中管控的基礎功能需求，不僅要在操作過程中能夠查看信號源的預監以及大屏幕的回顯畫面，還要可以對預案的布局進行實時預覽，從而方便操作人員的畫面調取和預案切換，減少誤操作的幾率。

要點二：音頻可視化調節

除了視頻系統以外，音頻系統也是分布式系統控制中的重要部分。用戶在音頻調節時，經常需要實時查看全部通道的實時音量大小及靜音狀態，這樣才能進行精準的操作。此外，每個通道的實時電平反饋也是用戶進行操作的重要參考，音頻調節的可視化可以給用戶帶來直觀的操作控制體驗。

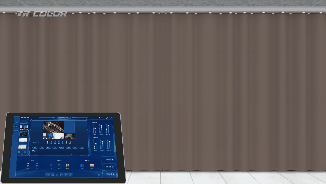

要點三：環境可視化控制

除了分布式系統內的音視頻設備，周邊環境中的燈光、屏幕、電源等周邊設備，也是系統集中管控的重要對象。如果不能在同一個界面中進行管控，就失去了集中管控的意義。對于系統內的各類設備，不僅要能準確的控制各類設備的開關，還要能夠?qū)崟r查看各個設備的運行狀態，實現真正的環境控制可視化。

要點四：多用戶同步控制

分布式系統的“分布”不僅僅體現在音視頻節點的分布，還體現在控制終端的分布。因此，多用戶之間如何進行協作控制，就成為了分布式系統集中管控的關鍵。系統應能將各個用戶進行統一管理，并將控制反饋實時同步在各個管理員的終端界面上，這樣才能夠準確的進行協作控制。

多維度的可視化集中管控能夠簡化分布式系統的操作，實現對視頻、音頻、中央控制等系統進行統一控制管理。并且可針對用戶的多樣化需求，自由編輯軟件界面，通過這種定制化的管控方案，為用戶管理運營提高效率，降低成本。

未完待續，敬請期待。
