【數字視聽網訊】技術苦手·文字搬運工·硬件小白屆的卡麗熙·杰和科技公眾號管理者·小編，前兩天被產品經理綁起來毒打了一頓。“你知道這款產品的MIPI接口是什么信號嗎?就寫具有播放能力?”

MIPI接口不用來做顯示輸出，難道用來做攝像頭顯示輸出嗎?是的。它可以。

MIPI接口信號兼具輸出/輸入視頻流數據，以及控制指令傳輸，使得MIPI接口成為商用顯示實際應用中非常特別的一種接口類型。這是小編在慘遭毒打之后學到的知識。

為何同時具有如此多的顯示相關功能，它平時工作不會覺得累嗎?得從MIPI接口的身世開始講起：

MIPI(Mobile Industry Processor Interface)是2003年由ARM, Nokia, ST ,TI等公司成立的一個聯盟，目的是把手機內部的接口如攝像頭、顯示屏接口、射頻/基帶接口等標準化，從而減少手機設計的復雜程度和增加設計靈活性。

看到?jīng)]，MIPI協議從制定之初，就是為手機等移動設備提供的高度集成的標準化屏幕信號接口。如果只把它用于顯示輸出，這組信號接口就失去了一大半功能。單就顯示功能來說，專用于輸出顯示信號的LVDS顯示接口不論在數字畫面的呈現上，還是穩定時鐘時序的抗干擾能力上，都比MIPI接口的表現更加出色。

當然，如果只是在功能定位上有所不同，不影響實際應用，產品經理也不會炮轟小編的知識儲備。問題在于，MIPI接口對應不同功能時，對應的內部接口標準(官方稱作WorkGroup)是不一樣的：用于顯示輸出的DSI;用于攝像頭輸出的CSI;用于射頻信號讀取的DigRF;以及用于麥克風/喇叭的音頻接口SLIMbus等。也就是說，如果接口信號和接入功能件不匹配，那么設備是無法正常點亮的。所以對于MIPI接口的描述，一般都需要給出接口的具體協議，如MIPI-DSI。好在IBC-382這款產品的MIPI接口恰好是用于顯示輸出的MIPI-DSI。既然MIPI接口里的門道這么多，為什么不直接使用LVDS接口呢?再看一眼MIPI聯盟的成立初衷，為了提升手機等移動設備設計的靈活性!從設備工業設計角度。我們知道商顯設備、手持設備的屏幕大多是屏幕生產廠商以模組的形式供應，這就決定了屏幕接口位置和類型一般情況下都是固定的。使用MIPI接口的屏幕在做位置排布的時候更加靈活，同一塊屏幕可以同時匹配更多種主板接口布置。

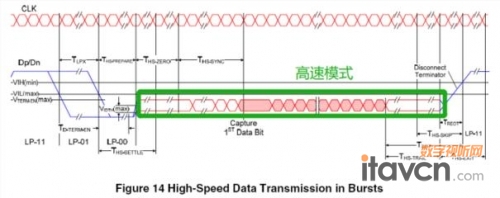

MIPI D-PHY規范V1.2_2014版

從技術角度，MIPI協議采用低振幅信號傳輸，傳輸功率要求低，功率變化敏感，同時間下傳輸速度更快。簡而言之：省電，還快。在移動顯示領域，4.8寸到9.7寸的小型LCD、OLED顯示屏都適合使用MIPI作為傳輸接口。商顯領域，MIPI更多情況下以DSI顯示輸出模式出現。隨著小尺寸顯示設備功能的不斷豐富，部分小型設備對于攝像、讀卡等功能的需求也在不斷增長中。在使用中，僅需要加入對應功能的轉換芯片，就可以經濟實現MIPI接口的功能轉換。杰和IBC-382預置的一組MIPI-DSI插針就可以滿足更多設備設計方案的需求，非常好用。
