【數字視聽網訊】LED顯示面板，以長壽命、高動態范圍、廣色域著稱。其中，高動態范圍，代表著在亮度層次維度的高性能顯示能力，是保障畫面層次分明、細節清楚、色彩絢爛的基礎。

一直以來，行業為達到更高的動態范圍，致力于讓亮度不斷突破。在室內LED顯示領域，亮度從1000nit到2000nit甚至更高，以實現高對比度的畫面呈現。然而，卻忽視了另一個維度：把“黑”做好。

其實，“黑”和“亮”對顯示屏同樣重要!

接下來，我們將從真實世界和人眼特性出發，拆解動態范圍的本質以及“黑的價值”。

走進 "黑的藝術"

PART 1：“黑”為什么重要?

人眼看到的真實世界是什么樣的?

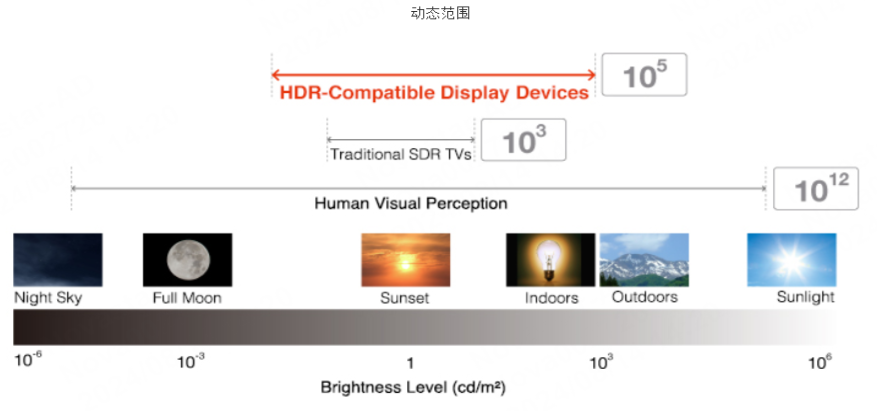

真實世界從微弱的星光到刺眼的陽光，亮度范圍高達10^(-9) nit~10^(9) nit，其中人眼可感知的范圍為10^(-3) nit~10^(6) nit。

之所以如此強大，與人眼視覺系統的自我調節有關，視桿細胞在弱光條件下起主要作用，而視錐細胞則在強光條件下工作，視桿細胞和視錐細胞對弱光和強光的自適應調節，使人眼瞬間可感知的亮暗差異比高達10^(5):1。

顯示屏要達到真實世界在人眼中的表現力，需要足夠高的動態范圍能力(夠“亮”且夠“黑”)。

當然，除了感知高動態范圍，人眼還有幾個關鍵特性：

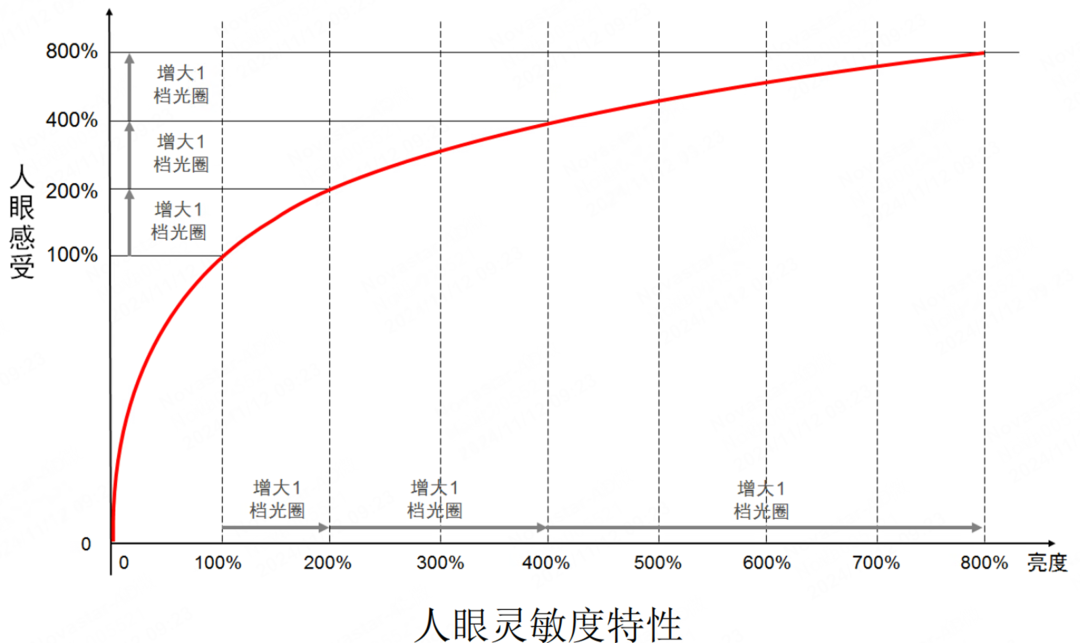

1、人眼非線性

據韋伯-費希納定律(Weber-Fechner Law)，人眼對低亮度下的顯示效果天然更敏感。

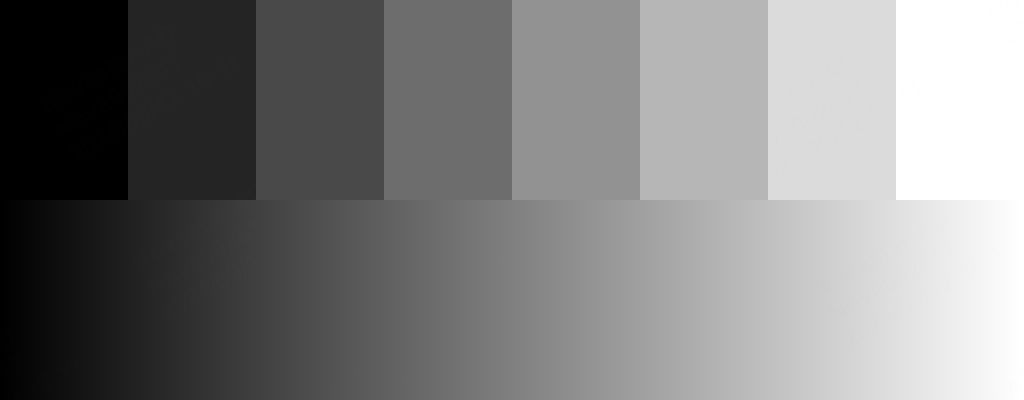

2、馬赫帶效應

人眼對邊緣和輪廓更為敏感，對低灰跳變的感知更明顯。

綜上，從人眼特性維度可以看出，做好“黑”的價值在于：符合人眼高動態范圍要求、人眼低灰敏感特性、人眼跳變感知特性，可以讓人眼感知更自然、更準確、更舒適。

PART 2：什么樣的“黑”更好?

“黑”對于顯示性能的直接影響，就是可以提高LED屏的動態范圍。

動態范圍是顯示屏所能表現的亮度范圍，它決定了顯示屏能否保留高光和陰影中的細節。

如下圖，動態范圍高的顯示屏(右)，其亮暗細節更豐富，給人的真實感和舒適度更好。

那什么樣的“黑”才算好呢?

結合行業普遍的工藝水平和人眼真實需求，室內LED顯示屏的動態范圍指標應盡可能達到：在10lux環境光下，最暗:0灰階亮度≤0.05nit，最亮:局部峰值亮度≥600nit，并可實現低灰到高亮間0.01nit的精確控制、不同灰階200K以內的色溫偏差。

未來，室內LED顯示屏還應向更高動態范圍沖擊，例如，10lux環境光下的0灰階亮度≤0.03nit、局部峰值亮度≥1200nit，亮度控制精度0.001nit，色溫偏差≤100K……

如何把"黑"做好?

PART 1：工藝制程維度

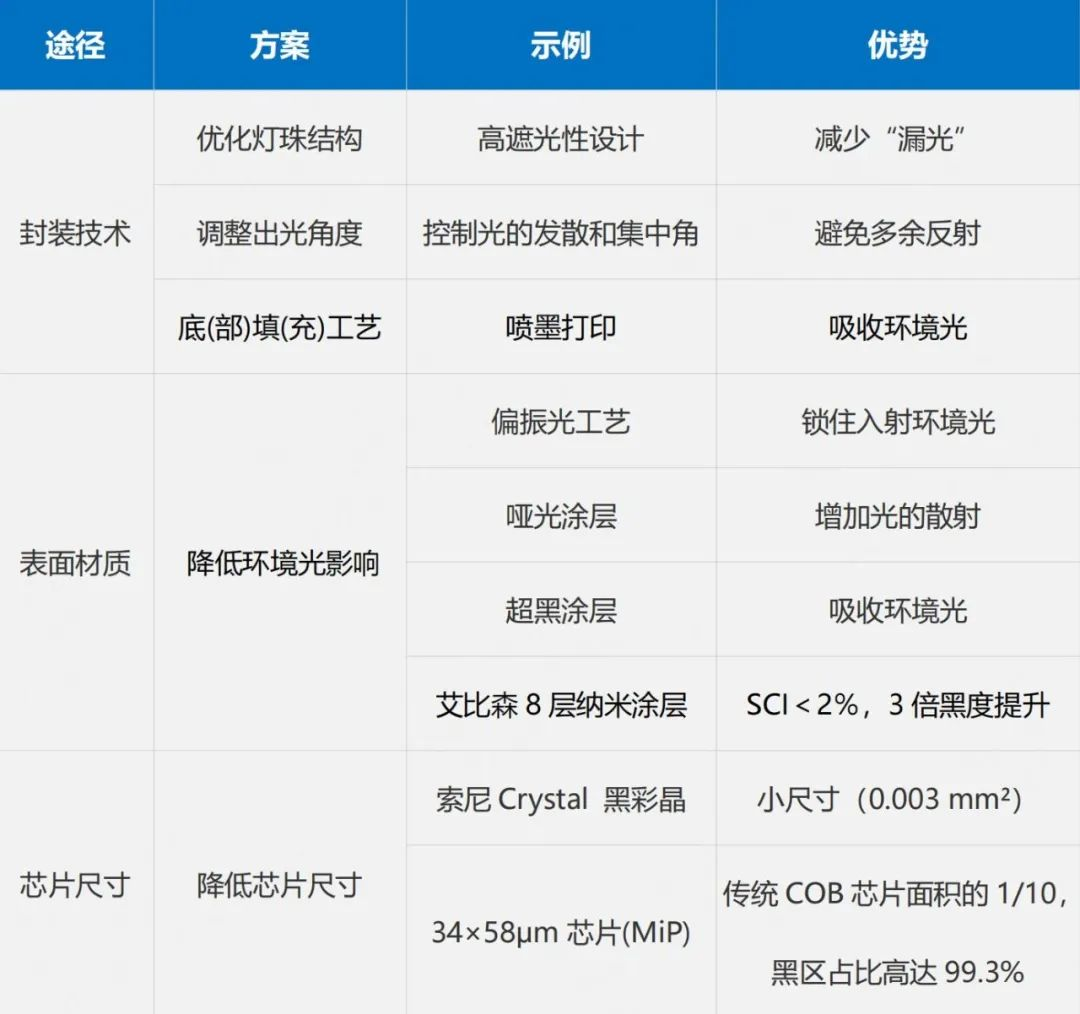

工藝制程決定了LED面板“黑”的極限表現，主要有如下三種提升途徑：

PART 2：顯控維度

好的顯控技術能夠讓LED面板在低灰下有更優的“黑”色表現，體現在三個關鍵因素：起灰亮度、灰階過渡、感知舒適度。這對LED顯控提出了“細膩、精準、舒適”的技術效果要求。

1、“黑”得細膩

硬件自身性能的局限性會限制顯示的灰階等級，令顯示不夠細膩，存在灰階偏色。

通過諾瓦22bit+技術，在空間和時間上的雙重疊加處理，可增加LED可顯示的灰階數，讓起灰亮度更低、顯示更細膩。

2、“黑”得精準

LED顯示面板，在低灰時容易出現灰階耦合現象，如低灰合并、反跳、過渡不均等。

可通過算法補償校準，將原本偏離的灰階-亮度關系進行修正，實現預設的起灰亮度和精準灰階過渡，可參考諾瓦的精細灰度技術。

3、“黑”得舒適

低灰時的刷新率不足會令人眼感知到明顯的刷新紋，嚴重影響觀看舒適度。

可通過諾瓦的PAM+PWM的混合驅動技術來提高視覺刷新率，即在一個灰度調制周期內，通過降低電流幅值(PAM)、增加PWM打開的次數，有效提升LED低灰刷新率。

綜上，高動態范圍是衡量顯示屏的關鍵指標之一，在行業內以沖刺高亮度來提升LED顯示面板動態范圍的現狀下，我們應當同步關注“黑”的能力。工藝制程和顯示控制，是做好“黑”的核心技術維度。

多年來，諾瓦星云深耕行業，致力于用技術創新突破顯示邊界，加速產業發展。未來也將通過持續剖析行業痛點、詮釋行業關鍵技術，期望與行業伙伴，一同共筑真實、創造美好。

撰稿人：劉昕(諾瓦星云)肖博士(艾比森)
