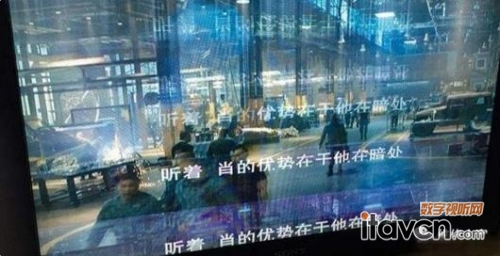

【數字視聽網訊】一臺TCL LE50D8810型液晶電視，剛開機時圖像正常，約5min后圖像上下抖動，只有屏幕最下面約1cm寬的區域無抖動現象，正常。

由現象可知，這是屏幕某側Y軸線路異常所致。解決方法是更換該側Y軸的TAB(安裝有芯片的排線)。在沒有壓屏機的情況下，也有用撕下屏幕故障側Y 軸TAB的方法來應急維修。對于三星屏而言，由于Y軸線路做在玻璃基板上，則可用斷開邏輯板上的故障側的CKV1~CKV3、CKVB1~CKVB3驅動信號來應急維修。

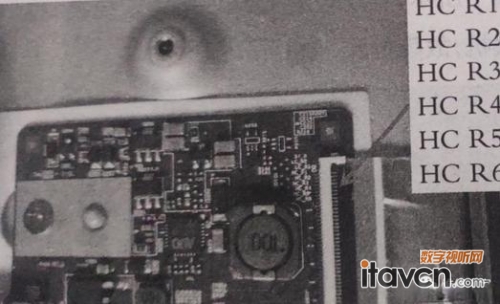

本機液晶屏采用的是AUO(臺灣友達)公司生產的T500HVN01.0 型液晶屏。在故障出現后立即關機，分別拔下邏輯板到液晶屏邊板的左右排線后再開機，發現拔下右側排線后屏顯圖像上下抖動，拔下左側排線后屏顯圖像正常，說明屏幕左側Y軸線路有故障。其應急維修方法是斷開行位移脈沖驅動信號到屏幕左側Y軸線路的通路。該液晶屏的行位移脈沖驅動信號在邏輯板上的標注為HCR1~HCR6 ，如下圖所示。

為了不破壞邏輯板上的線路,筆者在故障側排線相關引腳(右邊①~⑥腳)粘上透明膠帶，如下圖所示，以隔斷驅動信號。裝機試驗，故障排除。

分析：為了有較高的透明度，液晶屏使用透明的金屬氧化物ITO作為導線。但TTO的電阻率領高，電阻值方面就不如純金屬材料，加之液晶屏的左右距離較遠，ITO的阻值就較大，從而影響畫質。為了解決這一問題，一般液晶屏在屏幕左右都設有驅動電路，并同步工作，以減小ITO電阻值對畫面的影響。如果屏幕一端Y軸驅動電路有故障的話，就會影響整個屏幕，從而出現橫線、上下重影、上下抖動等現象。由于三星屏Y 軸驅動電路做在屏幕玻璃基板上，所以因散熱不良導致上述故障較多。

上述維修方法常稱為單邊工作法，就是停止故障側Y軸線路的工作，使其不影響整個屏幕的正常工作。這幾年維修多臺索尼、三星TCL、康佳電視機的記錄看，單邊工作法維修后屏幕正常使用長則兩年以上，短則三四個月。說明單邊工作法修復的機器，Y軸單邊工作負荷較重，會影響其壽命。所以，請用戶不使用電視機時最好關機;熱天時在空調環境下使用。這都可延長液晶屏使用壽命。同時，單邊工作法僅為應急維修法，如有條件，最好用壓屏機更換故障TAB。
